DQTS-HL電纜護層接地環流在線監測系統
系統介紹：
DQTS-HL電纜護層接地環流在線監測系統采用了環流法原理，即：35kV以上的電纜主要采用帶有金屬護層的單芯電纜。

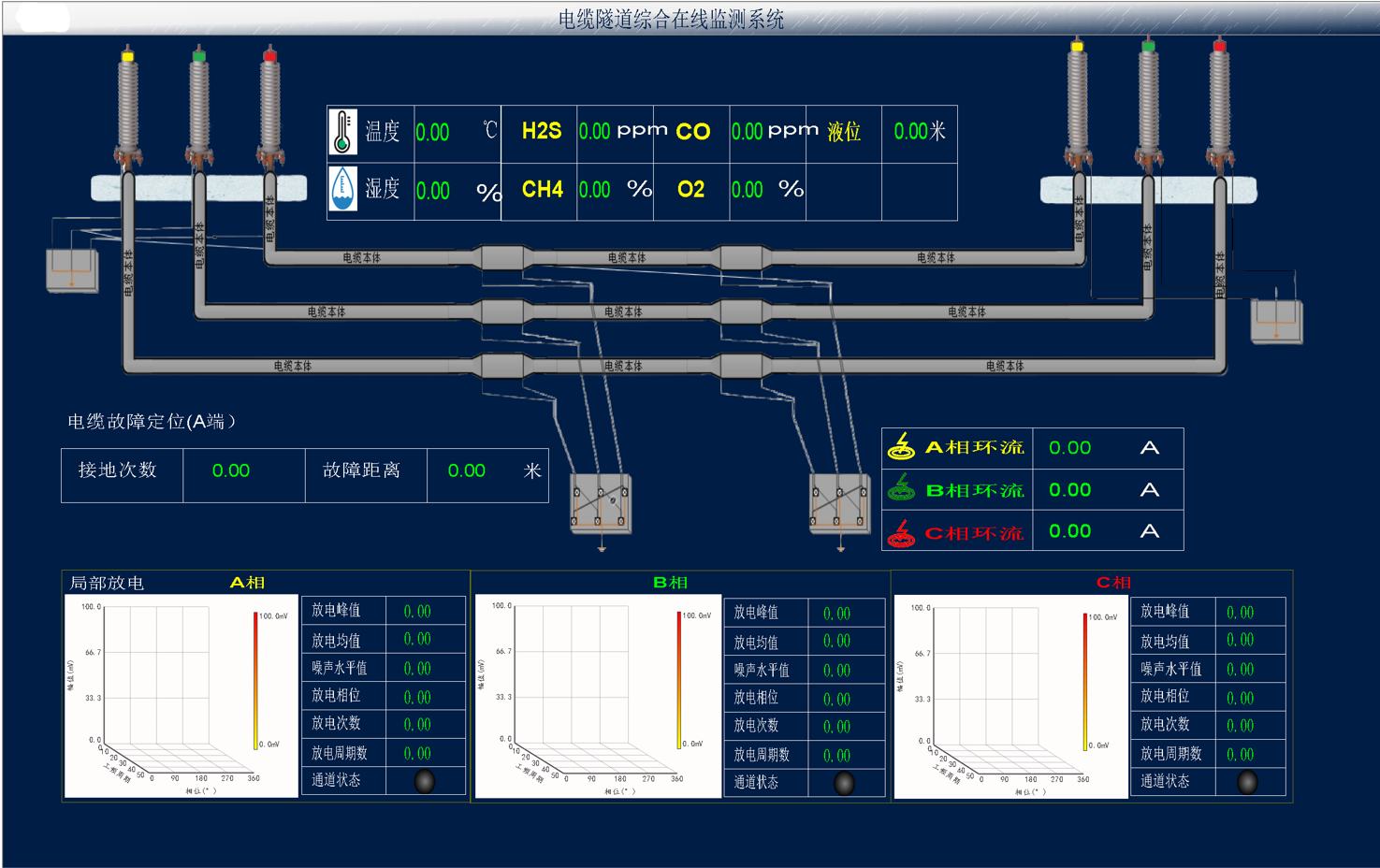

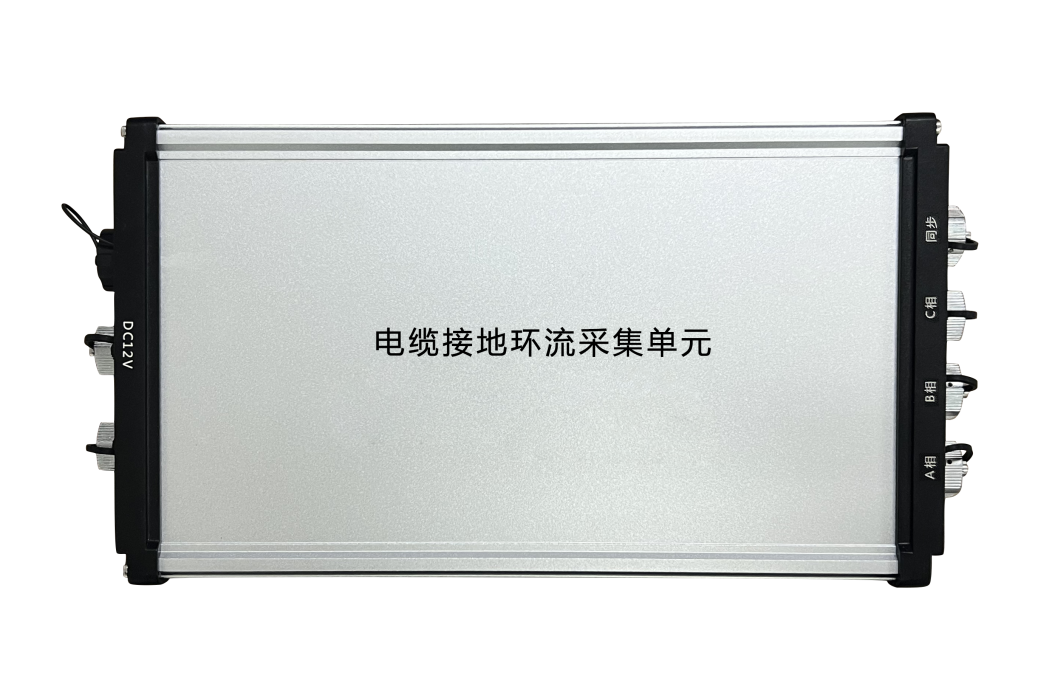

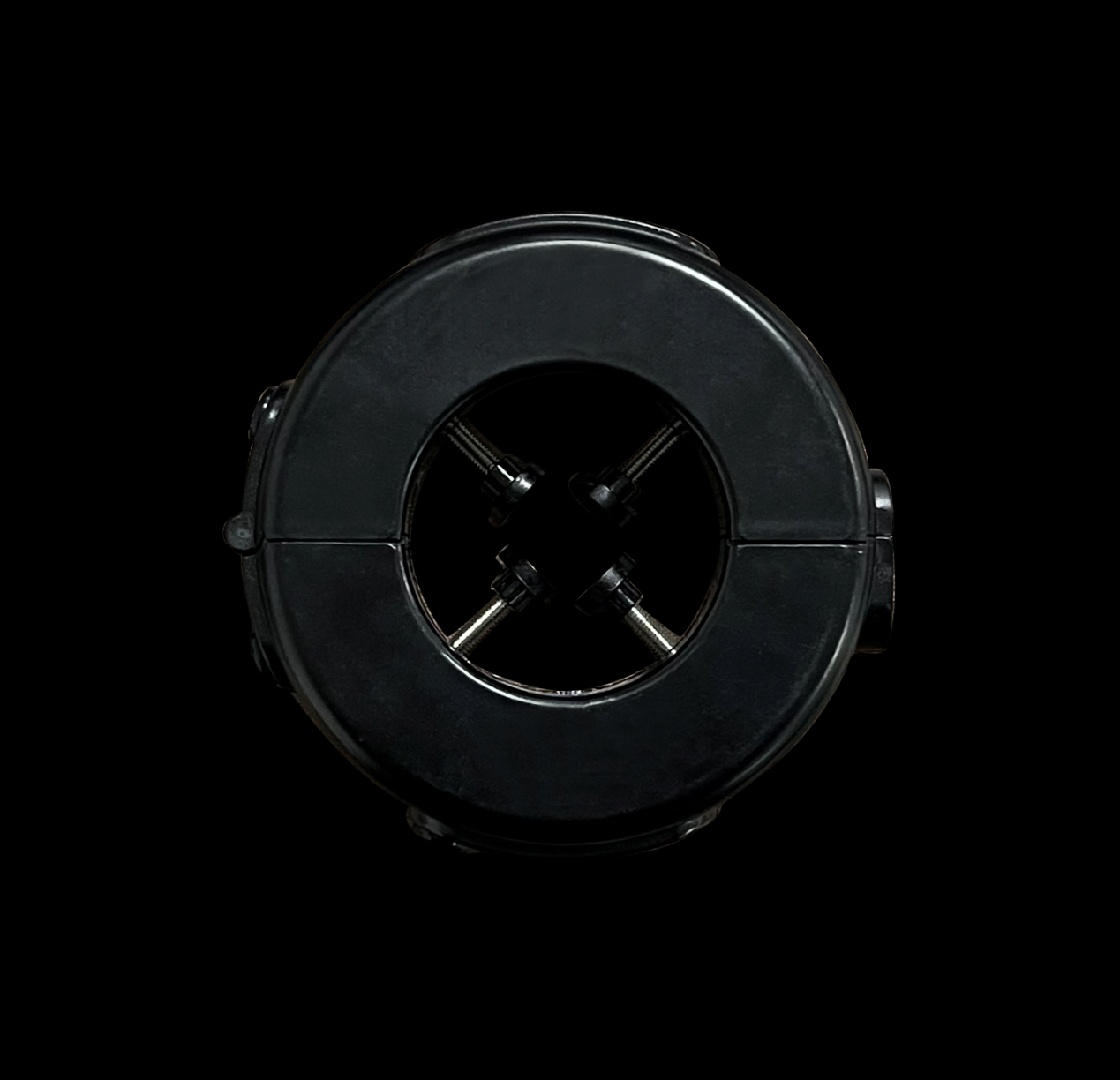

單芯電纜金屬護層在正常情況下（即一點接地） 實時監測金屬護層環流及其變化量 系統組成： DQTS-HL電纜護層接地環流在線監測系統由電纜護層接地環流采集單元和接地環流傳感器、后臺監測軟件組成。 開口式接地環流傳感器和負荷電流傳感器分別安裝于電纜護層接地線上和電纜任一相主纜上，獲取到電纜護層環流和本體電流的實時數據。 數據接入電纜護層接地環流采集裝置。采集裝置可通過感應取電電流互感器進行供電，采集裝置經通訊光纖或無線等形式將數據傳入監測軟件。 環流采集單元 環流傳感器 系統特點： ◆前置采集箱體采用不銹鋼外保護殼，高防腐蝕性能 ◆接地環流在線監測，實時掌握電纜運行狀況 ◆外掛精密電流傳感器，外形小巧安裝方便 ◆多種通訊、供電方式，保障系統可靠運行 ◆防護等級IP68，安全可靠，適用于各種電纜敷設環境 ◆多種報警功能，提前預警故障，全面掌握現場環境 系統特點： ◆前置采集箱體采用不銹鋼外保護殼，高防腐蝕性能 ◆接地環流在線監測，實時掌握電纜運行狀況 ◆外掛精密電流傳感器，外形小巧安裝方便 ◆多種通訊、供電方式，保障系統可靠運行 ◆防護等級IP68，安全可靠，適用于各種電纜敷設環境 ◆多種報警功能，提前預警故障，全面掌握現場環境 技術參數： 電纜護層接地環流采集裝置 供電方式 感應取電、AC220V 輸入電壓范圍 DC 12~48V 采集通道數 4路：運行電流監測1路 0~1000 A；護層接地電流3路 0~200 A 測量通道 1/2/4 測量精度等級 0.5級 測量周期 5 ~200 s可設 數據傳輸方式 光纖傳輸、無線傳輸 防護等級 IP68 工作溫度 -15℃~85℃ 運行環境濕度 20%~98% RH 接地環流傳感器 測量范圍 0~200 A 測量精度 ±1% 額定電流比 200:1 額定二次負載 大于4Ω 二次瞬變工頻耐壓 不低于 3000V/min 二次繞組匝間絕緣值 大于 1000MΩ 防護等級 IP68 電磁兼容性 滿足 GB/T 17618-1998 工作溫度 -15℃~85℃ 運行環境濕度 20%~98% RH，金屬護層上環流極小，主要是容性電流，而一旦金屬護層出現多點接地與大地形成回路后，環流顯著增加，嚴重時可達主電流的90 %以上。
，即可實現單芯電纜金屬護層多點接地故障的在線監測，從而及時準確的發現接地故障，從根本上避免電纜事故的發生，保證電纜安全、可靠的運行。
電纜護層環流監測
發布時間：2022-07-08 17:04:02
DQTS-HL電纜護層接地環流在線監測系統
系統介紹：
DQTS-HL電纜護層接地環流在線監測系統采用了環流法原理，即：35kV以上的電纜主要采用帶有金屬護層的單芯電纜。
單芯電纜金屬護層在正常情況下（即一點接地），金屬護層上環流極小，主要是容性電流 實時監測金屬護層環流及其變化量，即可實現單芯電纜金屬護層多點接地故障的在線監測，從而及時準確的發現接地故障，從根本上避免電纜事故的發生，保證電纜安全、可靠的運行。 系統組成： DQTS-HL電纜護層接地環流在線監測系統由電纜護層接地環流采集單元和接地環流傳感器、后臺監測軟件組成。 開口式接地環流傳感器和負荷電流傳感器分別安裝于電纜護層接地線上和電纜任一相主纜上，獲取到電纜護層環流和本體電流的實時數據。 數據接入電纜護層接地環流采集裝置。采集裝置可通過感應取電電流互感器進行供電，采集裝置經通訊光纖或無線等形式將數據傳入監測軟件。 環流采集單元 環流傳感器 系統特點： ◆前置采集箱體采用不銹鋼外保護殼，高防腐蝕性能 ◆接地環流在線監測，實時掌握電纜運行狀況 ◆外掛精密電流傳感器，外形小巧安裝方便 ◆多種通訊、供電方式，保障系統可靠運行 ◆防護等級IP68，安全可靠，適用于各種電纜敷設環境 ◆多種報警功能，提前預警故障，全面掌握現場環境 系統特點： ◆前置采集箱體采用不銹鋼外保護殼，高防腐蝕性能 ◆接地環流在線監測，實時掌握電纜運行狀況 ◆外掛精密電流傳感器，外形小巧安裝方便 ◆多種通訊、供電方式，保障系統可靠運行 ◆防護等級IP68，安全可靠，適用于各種電纜敷設環境 ◆多種報警功能，提前預警故障，全面掌握現場環境 技術參數： 電纜護層接地環流采集裝置 供電方式 感應取電、AC220V 輸入電壓范圍 DC 12~48V 采集通道數 4路：運行電流監測1路 0~1000 A；護層接地電流3路 0~200 A 測量通道 1/2/4 測量精度等級 0.5級 測量周期 5 ~200 s可設 數據傳輸方式 光纖傳輸 防護等級 IP68 工作溫度 -15℃~85℃ 運行環境濕度 20%~98% RH 接地環流傳感器 測量范圍 0~200 A 測量精度 ±1% 額定電流比 200:1 額定二次負載 大于4Ω 二次瞬變工頻耐壓 不低于 3000V/min 二次繞組匝間絕緣值 大于 1000MΩ 防護等級 IP68 電磁兼容性 滿足 GB/T 17618-1998 工作溫度 -15℃~85℃ 運行環境濕度 20%~98% RH，而一旦金屬護層出現多點接地與大地形成回路后 ，環流顯著增加，嚴重時可達主電流的90 %以上。
、無線傳輸
