分布式光纖應力應變監測

發布時間：2022-07-08 16:55:09

DQTS-BOTDA應力應變傳感系統

系統介紹：

DQTS-BOTDA應力應變傳感系統

，它采用光纖布里淵背向散射效應以及光時域反射 OTDR 原理，是國際上最新一代的分布式光纖傳感器，可以實現超長距離的光纖沿線各點的溫度

、應變和頻譜測量

，測量距離長達20~100km

、測量精度1℃/20με

、測量時間小于60s

。

系統組成：

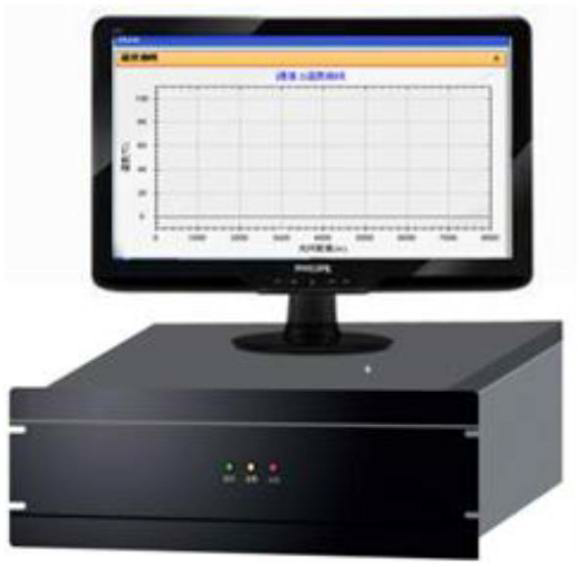

DQTS-BOTDA 系統由 BOTDA 主機

、顯示器

、系統軟件以及相應的外部部件組成，可以直接與傳感光纜連接

，實現光纖溫度

、應變分布信息，進行實現光纖沿線全程在線監測

。

系統特點：

◇ 溫度和應變連續分布式測量

，無測量盲區

◇ 上百公里的超長測量距離，測量信息豐富

◇ 可精確定位事件位置

，測量穩定可靠

，誤報率低

◇ 光信號傳輸，完全電絕緣

，抗電磁干擾

◇ 本質安全

，適于易燃易爆環境下長期工作

◇ 光纖壽命長，幾十年免維護

應用領域：

高壓電纜

、架空線

、橋梁、隧道、大壩

、油氣管道等領域

。

系統參數：

光纖類型	標準單模光纖
光纖配置	雙光纖環路
最大測量距離	100km
測量通道	1/2/4
測量時間	60s
溫度測量范圍	-190℃~700℃
溫度測量精度	±1℃
溫度分辨率	0.1℃
應變測量范圍	-10000με~+10000με
應變測量精度	±20με
應變分辨率	2με
采樣間隔	0.1m
空間分辨率	0.5m~3m
工作電源	220VAC 50Hz，60W
操作溫度	-10℃~50℃
存儲溫度	-20℃~60℃

發布時間：2022-07-08 16:56:53

高敏感微應變傳感光纜

產品描述

應力（應變）傳感光纜是專業的基于BOTDA, ΦOTDR等干涉型原理為基礎的應力及應變探測的傳感光纜

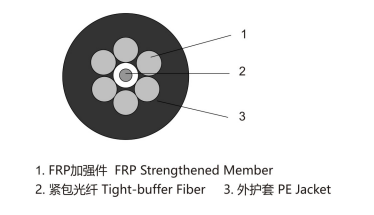

。光纜采用緊套結構

，無任何余長，自帶預應力

，因此非常敏感

。光纜易于施工，可采用直埋

、表貼

、嵌入等方式施工?div id="d48novz" class="flower left">

？捎糜诠艿辣O(jiān)測

、建筑物建康監測、土方沉降監測等

。

產品特點

◆光纜的溫度－應變

，力應－應變具有非常好的線性關系，測量準確度和精度高

；

◆光纜剛性強

，彈性好，自然校直

，非常利于布線

；

◆光纜具有較高的機械性能，IP68防護等級

，抗UV老化

，高阻燃性；

◆專為應力而設計的光纜

，敏感度高

，機械強度高。

應用領域

隧道

、橋梁

、軌道、大壩

、高速公路等

，表面微小應變或位移的監測。

敷設方式

推薦采用表貼或刻槽嵌入方式布線

。
